# WebGL tutorial
## Hello WebGL
```javascript
const canvas = document.querySelector('#canvas');
// 获取webgl绘图上下文
const gl = canvas.getContext('webgl') || .getContext("experimental-webgl");
// 清空颜色 分量 颜色值为0-1 rgba颜色值需转换 (255, 255, 255, 255) 等价于 (1.0,1.0,1.0,1.0)
gl.clearColor(0.0,0.0,0.0,1.0);
// 可以调用 gl.getParameter(gl.COLOR_CLEAR_VALUE) 获取当前指定清空的颜色
// 清空颜色缓冲区
/*
* gl.DEPTH_BUFFER_BIT 深度缓冲区
* gl.STENCIL_BUFFER_BIT 模板缓冲区
*/
gl.clear(gl.COLOR_BUFFER_BIT);
```
## 画一个点
```javascript
// 顶点着色器
/**
* 描述顶点特性，位置、颜色等的程序
* 顶点是指二维或三维空间中的一个点，比如二维或三维图形的端点或交点
*/
const VSHADER_SOURCE = `
void main() {
// vec4 表示4个浮点数组成的矢量
gl_Position = vec4(0.0,0.0,0.0,1.0); // 设置坐标
gl_PointSize = 10.0; // 设置尺寸
}
`;
// 片元着色器 GLSL ES语言
/**
* 进行逐片元处理过程的程序
* 可以理解为像素， 图像的单元
*/
const FSHADER_SOURCE = `
void main() {
gl_FragColor = vec4(1.0,0.0,0.0,1.0); // 设置颜色
}
`;
// 初始化webgl GLSL ES语言
const gl = getWebGLContext(canvas, true);
if (!gl) {
return;
}
// 初始化着色器程序
if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
return;
}
// 清空画布背景
gl.clearColor(0.0,0.0,0.0,1.0);
gl.clear(gl.COLOR_BUFFER_BIT);
// 绘制图形
gl.drawArrays(gl.POINT, 0, 1);
```
## 坐标系
WebGL使用三维坐标系（笛卡尔坐标系），X轴正方向为右边，Y轴正方向为上，Z轴正方向为外（屏幕外）也叫右手坐标系
## 向顶点着色器变量传值
```javascript
// 使用attribute变量从外部向顶点着色器内传输数据
const VSHADER_SOURCE = `
// 接受vec4类型的attribute变量
attribute vec4 a_Position;
attribute float a_PointSize;
void main() {
// 将a_Position值赋值给gl_Position 设置顶点坐标
gl_Position = a_Position;
gl_PointSize = a_PointSize;
}
`;
const FSHADER_SOURCE = `
void main() {
gl_FragColor = vec4(0.0,1.0,0.0,1); // 设置颜色
}
`;
function main() {
const canvas = document.querySelector('#canvas');
const gl = getWebGLContext(canvas, true);
if (!gl) {
return;
}
if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
return;
}
/**
* 获取a_Position变量的存储位置
* getAttribLocation方法用于获取指定变量在着色器程序中的存储位置
*/
const a_Position = gl.getAttribLocation(gl.program, 'a_Position');
// 获取a_PointSize变量的存储位置
const a_PointSize = gl.getAttribLocation(gl.program, 'a_PointSize');
if (a_Position < 0) {
return;
}
/**
* 将顶点位置传递给a_Position 会在着色器程序中被接收
* vertexAttrib3f方法指定通用顶点属性的值
* https://developer.mozilla.org/en-US/docs/Web/API/WebGLRenderingContext/vertexAttrib
* 属性值为向量，表示顶点坐标，方法名vertexAttrib3f表示可以传递3个浮点型的分量值
* 同族函数中还有vertexAttrib1f以及vertexAttrib2f
* 以及vertexAttrib2fv系列函数，是上述方法的矢量版本，名字多了个字母v，接受类型化数组
* vertexAttrib1fv系列函数表示接受一个或多个浮点型分量组成的Float32Array类型的数组
* 也可以使用vertexAttrib3fv方法
* const floatArray = new Float32Array([0.0,0.0,0.0]);
* gl.vertexAttrib3fv(a_Position, floatArray);
*/
const floatArray = new Float32Array([0.5,0.0,0.0]);
const pointSize = 30.0;
// 使用vertexAttrib1f方法将pointSize传递给顶点着色器内的a_PointSize变量
gl.vertexAttrib1f(a_PointSize, pointSize);
gl.vertexAttrib3fv(a_Position, floatArray);
// gl.vertexAttrib3f(a_Position, 0.0, 0.0, 0.0);
gl.clearColor(0.0,0.0,0.0,1.0);
gl.clear(gl.COLOR_BUFFER_BIT);
gl.drawArrays(gl.POINT, 0, 1);
}
```
## 向片元着色器变量传值
attribute只能传递给顶点着色器
向片元着色器传值需要使用`uniform`变量
```GLSL
precision mediump float; // 设置精度
// 表示接受vec4类型的uniform变量
uniform vec4 u_FragColor;
void main() {
gl_FragColor = u_FragColor; // 设置颜色
}
```
获取uniform变量的存储位置需要使用`getUniformLocation`函数
```javascript
// 获取u_FragColor变量的存储位置
const u_FragColor = gl.getUniformLocation(gl.program, 'u_FragColor');
```
向uniform变量赋值需要使用`uniform[1234]f[v]`系列函数，参数与用法和`vertexAttrib[1234]f[v]`很相似
```javascript
const colors = new Float32Array([color[0], color[1], color[2], color[3]]);
gl.uniform4fv(u_FragColor, colors);
```
## 缓冲区对象
缓冲区对象是webgl系统中的一块内存区域，可以一次性的向缓冲区对象中填充大量的顶点数据，将数据保存在其中以供顶点着色器使用

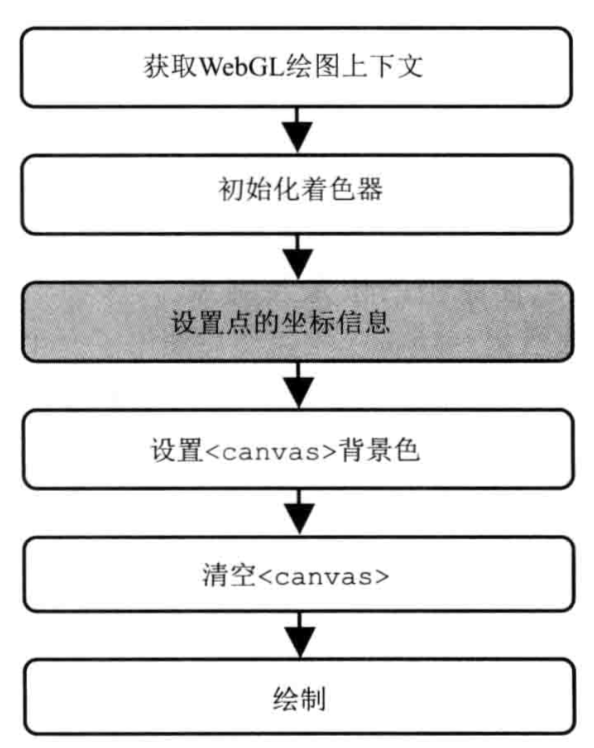

使用缓冲区对象向顶点着色器传入多个顶点的数据，需要遵循以下5个步骤
* 创建缓冲区对象(gl.createBuffer())
* 绑定缓冲区对象(gl.bindBuffer())
* 将数据写入缓冲区对象(gl.bufferData())
* 将缓冲区对象分配给一个attribute变量(gl.vertexAttribPointer)
* 开启attribute变量(gl.enableVertexAttribArray)
```javascript
const vertices = new Float32Array([
0.0, 0.5, -0.5, -0.5, 0.5, -0.5
]);
const n = 3;
const vertexBuffer = gl.createBuffer();
if (!vertexBuffer) {
return -1;
}
/**
* 将缓冲区对象绑定到目标
* bindBuffer函数 第一个参数为绑定的目标 第二个参数为绑定的缓冲区对象
* ARRAY_BUFFER为目标
*/
gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer);
/**
* 向缓冲区对象中写入数据
* bufferData函数 第一个对象同为绑定的目标 第二个参数为绑定的数据
*/
gl.bufferData(gl.ARRAY_BUFFER, vertices, gl.STATIC_DRAW);
const a_Position = gl.getAttribLocation(gl.program, 'a_Position');
// 分配缓冲区对象给变量
gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, 0, 0);
// 连接a_Position变量与分配给它的缓冲区对象
gl.enableVertexAttribArray(a_Position);
```
### 类型化数组
> 为了绘制图形，WebGL通常需要同时处理大量相同类型的数据，例如顶点坐标和颜色数据。为了优化性能，WebGL为美中基本数据类型引入了一种特殊的数据（类型化数组），由于浏览器事先知道数组中的数据类型，所以处理起来也更加有效率
Float32Array就是一种类型化数组，常用来存储顶点坐标或颜色数据，WebGL中很多操作都需要用到类型化数组，比如gl.bufferData中的第二个参数data
数组类型|每个元素所占字节数|描述（C语言中的数据类型）
----|---------|-------------
Int8Array|1|8位整型数
UInt8Array|1|8位无符号整型数
Int16Array|2|16位整型数
UInt16Array|2|16位无符号整型数
Int32Array|4|32位整型数
UInt32Array|4|32位无符号整型数
Float32Array|4|单精度32位浮点数
Float64Array|8|双精度64位浮点数
> 类型化数组不支持push()和pop()方法
## 绘制三角形
将绘制三个点的代码中`gl.drawArrays(gl.POINT, 0, 3);`修改为`gl.drawArrays(gl.TRIANGLES, 0, 3);`
相当于告诉WebGL，从缓冲区的第一个顶点开始，使顶点着色器执行3次，用这3个点绘制出一个三角形
> 从球体到立方体，再到游戏中的三维角色，都可以用小的三角形组成，可以使用这些最基本的图形来绘制出任何东西
## 绘制矩形
```javascript
// 将绘制三角形代码中的`drawArray`修改为
gl.drawArrays(gl.TRIANGLE_FAN, 0, n);
// 顶点数据修改为
const vertices = new Float32Array([
-0.5, 0.5, -0.5, -0.5, 0.5, 0.5, 0.5, -0.5
]);
```
表示绘制一个三角带，实际上矩形由两个三角形构成
## 复杂变换，矩阵
webgl中平移、旋转、缩放等变换操作都可以用一个4x4的矩阵来表示，为了简化编程，可以使用矩阵操作函数库来隐藏数学计算的细节，简化与矩阵有关的操作
