# LEDs and buttons

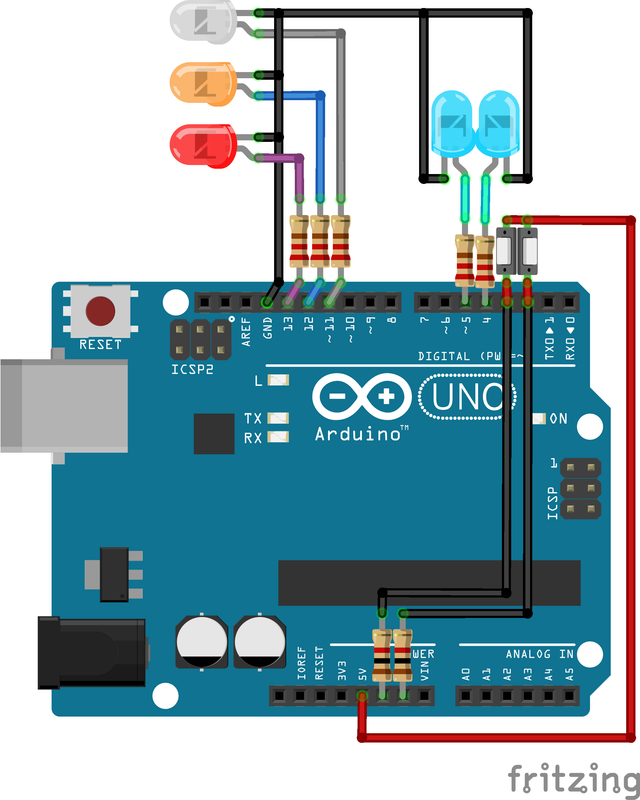

[![buttons-bb.png](https://i.postimg.cc/7LTxqn4n/buttons-bb.png)](https://postimg.cc/NyBh4T5K)

Control de LEDs usando botones.

## Hardware y software necesarios

- Placa de desarrollo Arduino

- 5 LED

- 5 resistencias de $\displaystyle 200\Omega$ a 1 $\displaystyle K\Omega$

- 2 resistencias de 1 $\displaystyle K\Omega$

- 2 pulsadores push button

- [Arduino IDE](https://www.arduino.cc/en/software) o [Arduino CLI](https://arduino.github.io/arduino-cli/0.23/installation/)

## Funcionamiento

### Buttons

#### Variables

- ```State```: Matriz que contienen el estado leido de los botones.

- ```buttons```: Array que contiene los pines donde se conectan los botones.

- ```leds```: Array que contiene los pines donde se conectan los LEDs.

#### Funcionamiento

Los botones tiene la funcion de controlar los LEDs de dos formas distintas:

- **lOnOff**: dos LEDs prenden si los botones se presionan.

- **counter**: el botón se presiona y un contador se incrementa. Un LED se encende cada vez que el contador llega a un valor determinado.

### Counter

#### Variables

- ```c```: Tiempo que los LEDs permaneceran encendidos.

- ```go```: Variable que indica cuando se empezaran a encender los LEDs.

- ```State```: Matriz que contienen el estado leido de los botones.

- ```Millis```: Variable que captura el tiempo cuando se encendieron los LEDs.

- ```Run```: Boton que inicia el encendido de los LEDs usando la variable **go**.

- ```Led```: Led a usar (LED integrado en la placa [en el caso del Arduino UNO, pin 13]).

- ```Count```: Boton que cambia el valor de c.

#### Funcionamiento

Los botones son usados para prender un LED **c** cantidad de segundos:

- **Count**: Incrementa el contador **c**.

- **Run**: Prende el LED **c** segundos usando la función ```millis()``` y la variable **Millis**.

###### Mientras el LED pemanece encendido, el valor de c no se puede modificar.

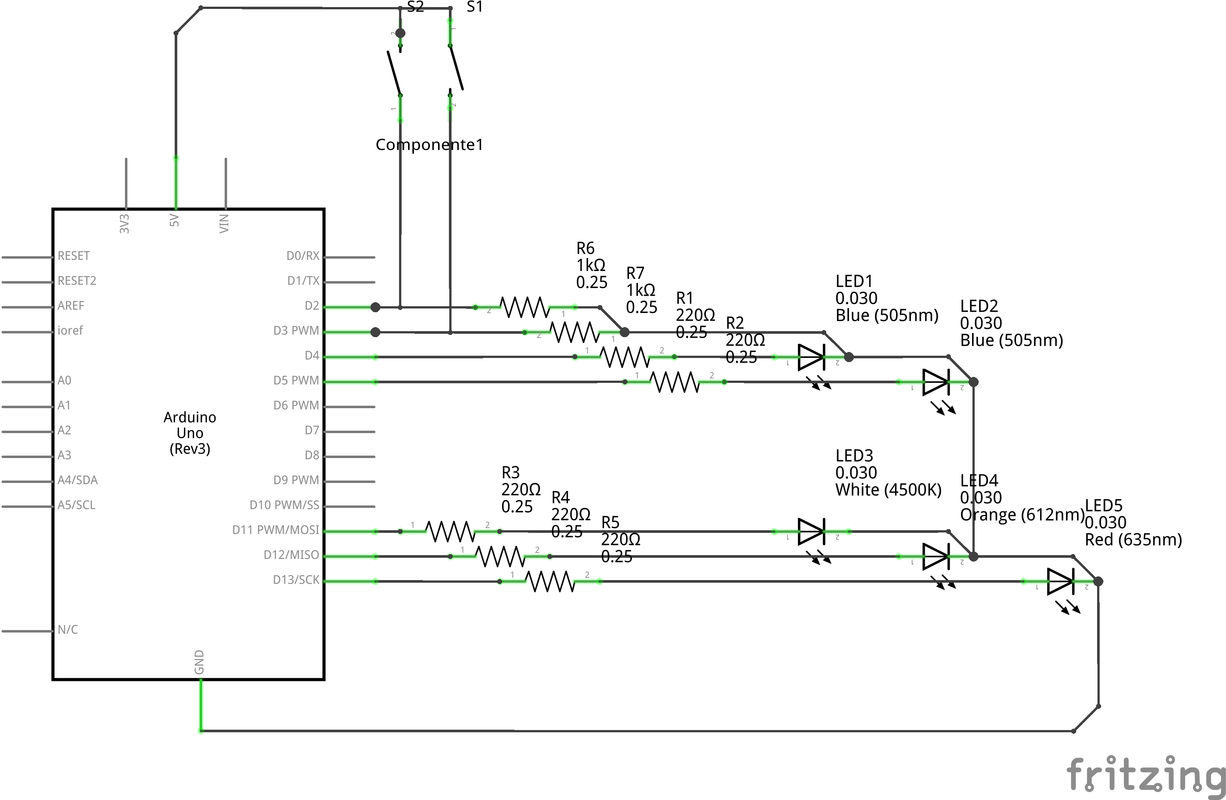

[![buttons-esquem-tico.png](https://i.postimg.cc/XJf4CNpZ/buttons-esquem-tico.png)](https://postimg.cc/YGC5cHNk)
