# Seven segment display CC
Mostrar numeros usando el display de siete segmentos de tipo catodo comun.
## Hardware y software necesarios
- Placa de desarrollo Arduino
- Display de 7 segmentos catodo común
- 7 resistencias de $\displaystyle 200\Omega$ a 1 $\displaystyle K\Omega$
- [Arduino IDE](https://www.arduino.cc/en/software) o [Arduino CLI](https://arduino.github.io/arduino-cli/0.23/installation/)
## Funcionamiento
### Variables
- ```number```: Matrix que contiene el estado en el que debe estar cada LED para mostar el numero.
- ```segments```: Vector que contiene los pines en el que se conecta cada segmento.
- ```common```: Vector que contiene los pines en el que se conecta el common si se controlan varios displays.
- ```No``` y ```f```: Vector o variable que contiene el numero que mostrara cada display.
- ```c``` e ```i```: Variables para el funcionamiento de bucles tipo for
### Funcionamiento
```
2
7 3
8
6 4
5 9
```
Dentro de una función se puede usar bucles ```for``` para poner el pin ```segments[c]``` en el estado ```number[c][i]```, donde:
- ```c```: Variable correspondiente al bucle for.
- ```i```: Variable del numero que se mostrara en el display.

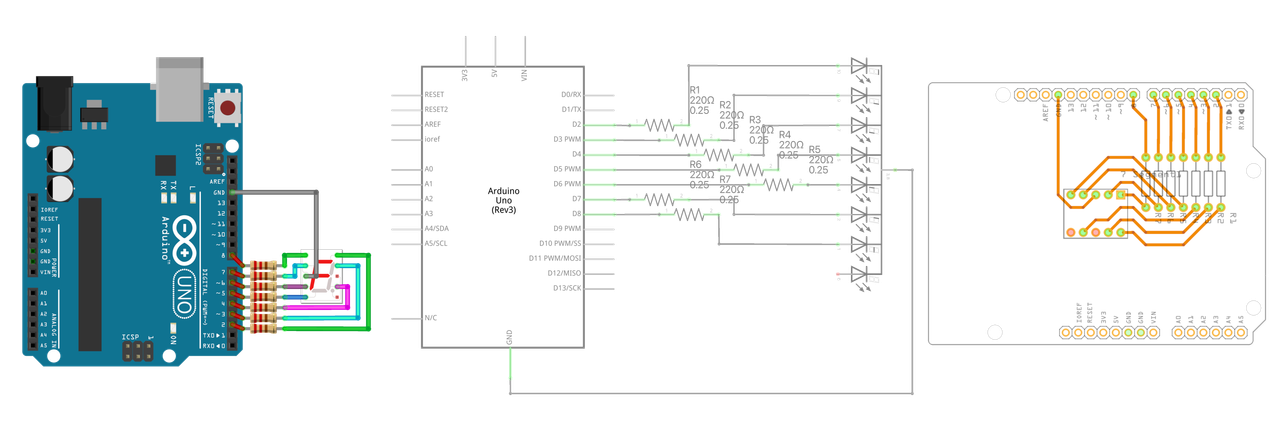

[](https://postimg.cc/t7Ny8RvY)
##### Para el funcionamiento de varios displays, se pone el pin ```common[c]``` en el estado alto, se pone el pin ```segments[c]``` en el estado ```number[c][i]``` y se pone el pin ```common[c]``` en el estado bajo.
##### La función ```count``` se usa para cambiar el valor de ```No``` para el numero que se mostrara en cada display.
[](https://postimg.cc/2VT0sgfQ)
El valor de cada elemento del vector cambia en unidades, decenas, centenas o miles segun la posicion que corresponde a cada display.
No[3]++;
if (No[3] > 9)
{
No[3] = 0;
No[2]++;
if (No[2] > 9)
{
No[2] = 0;
No[1]++;
if (No[1] > 9)
{
No[1] = 0;
No[0]++;
if (No[0] > 9)
No[0] = 0;
}
}
}
