> 本项目是我为课程[《大模型视觉抓取6轴机械臂》](https://enpeicv.com/forum.php?mod=forumdisplay&fid=56) 设计的6轴机械臂。
>
> 主要目标是尽量用市面上的标准件制作一个性能优秀，价格优惠的教学用途机械臂（2000元以内）。
>
> If you have any questions, please submit issues or email me: enpeicv@outlook.com, have fun with it!
>
> 扫码加入微信WeChat交流群：
>
>
## 一、Episode 1机械臂参数：
**名称**：Episode 1（意为第一代，可能根据学员需求，后续升级迭代）
**本体**：主要传动机构为铝合金和45号钢CNC加工零件，外壳为PLA 3D打印件。6自由度，6个42步进电机，4个高精度行星减速器，FOC闭环驱动板，CAN总线通信，负载500g，活动半径510mm，高重复精度。
**夹爪**：负压真空夹爪，25KG 舵机2指柔性夹爪。
**软件**：ROBODK上位机，正逆解算，拖拽示教，TCP 协议API编程，3D、6D抓取网络，多模态VLM、LLM等。
**SDK API**：TCP协议的API，支持各种编程语言，API有角度移动模式（MoveJ）、坐标位置模式、欧拉角模式、直线运动模式（MoveL）。
**应用**：已实现手眼标定（眼在手上、眼在手外）、3D、6D抓取等。

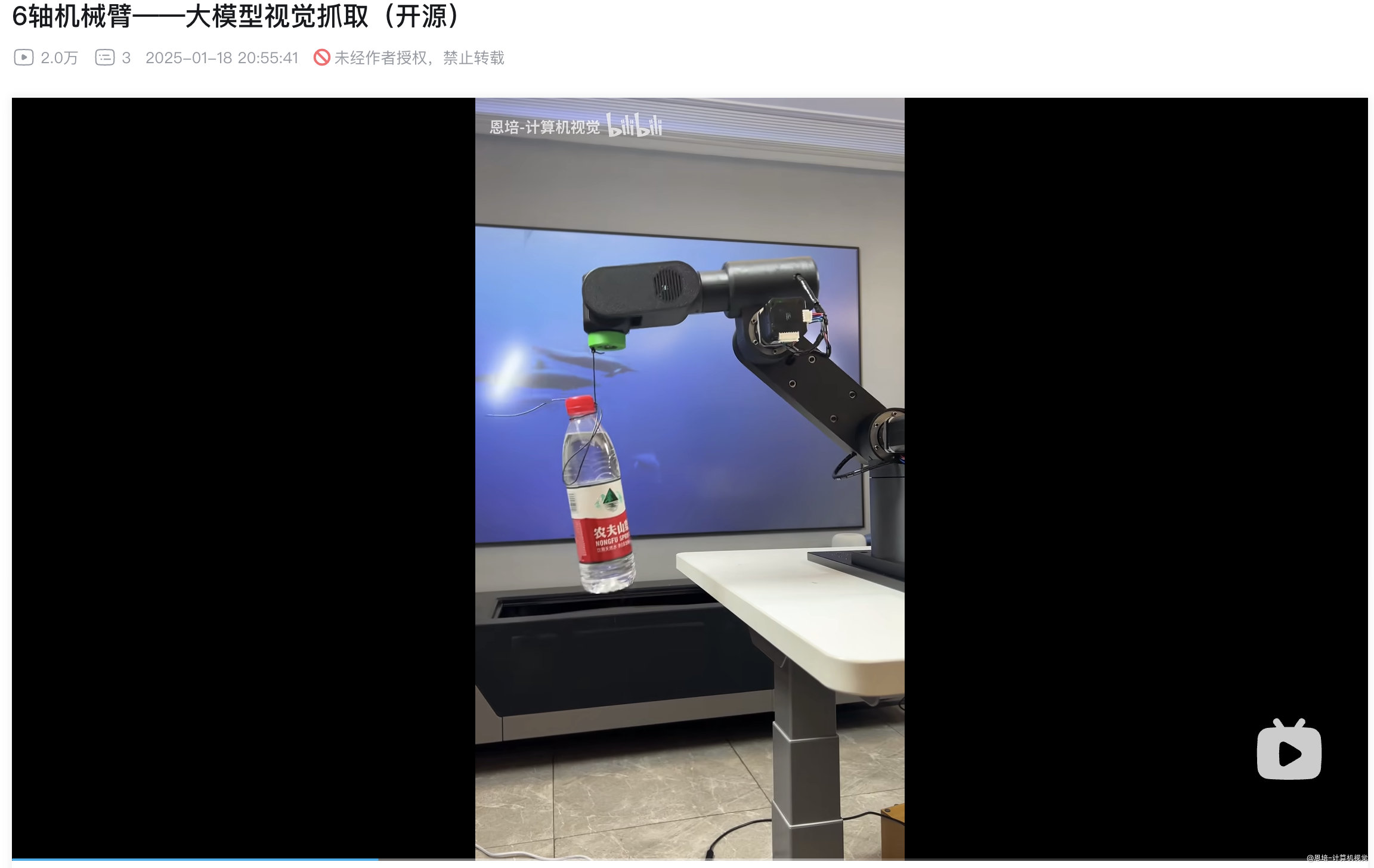

**视频演示**：[B站点击播放](https://www.bilibili.com/video/BV1KJwNepESk/?spm_id_from=333.1387.0.0&vd_source=39b1662212679b11469d17d3bee8df4e)
[
](https://www.bilibili.com/video/BV1KJwNepESk/?spm_id_from=333.1387.0.0&vd_source=39b1662212679b11469d17d3bee8df4e)
## 二、原理图：
**整体：**
**电机驱动：**
**夹爪：**
## 三、物料表
| 零件编号 | 图示 | 名称 | 类型 | 1成品实际数量 | 作用 |
| -------- | ------------------------------------------------------------ | ---------------- | -------- | ------------- | ------------------------------------ |
| 10003 |
| 小轴承支撑 | 3D打印 | 1 | 支撑两个轴承 |
| 10009 |
| J2腰关节 | 3D打印 | 1 | 腰关节 |
| 10010 |
| J6腕部 | 3D打印 | 1 | 腕部 |
| 10013 |
| 磁铁组装辅助 | 3D打印 | 1 | 用来安装电机后的磁铁 |
| 10016 |
| 法兰组装辅助 | 3D打印 | 1 | 用于辅助安装法兰螺丝 |
| 10017 |
| J1底座闸门 | 3D打印 | 1 | 底座闸门，用于固定各种插座 |
| 10019 |
| J5盖子皮带面 | 3D打印 | 1 | 盖子 |
| 10020 |
| J5盖子接线面 | 3D打印 | 1 | 盖子 |
| 10021 |
| J5小臂旋转 | 3D打印 | 1 | 小臂旋转 |
| 10024 |
| J4盖子 | 3D打印 | 1 | 小臂固定盖子 |
| 10025 |
| J4小臂固定 | 3D打印 | 1 | 小臂固定 |
| 10028 |
| J3大臂 | 3D打印 | 1 | 大臂 |
| 10031 |
| J1固定底座 | 3D打印 | 1 | 固定底座 |
| 10033 |
| J5 60齿同步轮 | 3D打印 | 1 | 同步带轮 |
| 10043 |
| J5轴承盖子 | 3D打印 | 1 | 轴承盖子 |
| 10044 |
| J6端侧安装面 | 3D打印 | 1 | 机械臂末端，用来安装各种工具、执行器 |
| 10045 |
| J6盖子 | 3D打印 | 1 | 腕部盖子 |
| 10046 |
| J5电机拉紧板 | 3D打印 | 1 | 用来拉紧同步带 |
| 10002 |
| 键槽法兰 | CNC加工 | 3 | 用于传递扭矩 |
| 10007 |
| 腰关节铝片正面 | CNC加工 | 1 | 用来固定电机 |
| 10008 |
| 腰关节铝片背面 | CNC加工 | 1 | 用来固定电机 |
| 10022 |
| 小臂铝片正面 | CNC加工 | 1 | 用来固定电机 |
| 10023 |
| 小臂铝片背面 | CNC加工 | 1 | 用来固定电机 |
| 10027 |
| 大臂铝板 | CNC加工 | 1 | 支撑大臂，连接电机、法兰 |
| 10001 |
| 电机驱动 | 采购 | 6 | 电机驱动，这里用的是张大头家CAN套餐 |
| 10004 |
| 小轴承 | 采购 | 4 | 轴承 |
| 10005 |
| 自攻螺钉M2×8 | 采购 | 20 | 用于紧固盖子 |
| 10006 |
| 自攻螺丝M6×16 | 采购 | 4 | 用于紧固固定底座，比如固定在木板上 |
| 10011 |
| 胶水 | 采购 | 1 | 用于将磁铁站在电机轴上 |
| 10012 |
| 联轴器 | 采购 | 1 | 联轴器 |
| 10014 | / | 电子线-绿蓝 | 采购 | 0.35m | CAN信号线 |
| 10015 | / | 电子线-红黑 | 采购 | 0.35m | 电源正负线 |
| 10018 |
| 带灯按钮开关 | 采购 | 1 | 开关 |
| 10026 |
| 倒边螺母M3x8 | 采购 | 12 | 连接腕部与轴承 |
| 10029 |
| 导向轴支座 | 采购 | 1 | 连接末端与电机输出轴 |
| 10030 |
| 固定环 | 采购 | 1 | 连接小臂旋转与电机输出轴 |
| 10032 |
| 回转支承 | 采购 | 1 | 固定底座与腰部连接部件 |
| 10034 |
| 同步带 | 采购 | 1 | 同步带 |
| 10035 |
| 光轴6x30 | 采购 | 1 | 配合联轴器，扩展轴长度 |
| 10036 |
| USB2CAN转换器 | 采购 | 1 | 插在电脑控制机械臂 |
| 10038 |
| 电机L60/20:1 | 采购 | 1 | 第2个关节电机、减速器 |
| 10039 | 类似10038 | 电机L48/25:1 | 采购 | 1 | 第1个关节电机、减速器 |
| 10040 |
| 电机L40 | 采购 | 2 | 第5、6个关节电机 |
| 10041 | 类似10038 | 电机L34/25:1 | 采购 | 1 | 第3个关节电机、减速器 |
| 10042 | 类似10038 | 电机L34/10:1 | 采购 | 1 | 第4个关节电机、减速器 |
| 10047 |
| J5 15齿同步轮 | 采购 | 1 | 同步带轮，连接电机与同步带 |
| 10048 |
| 紧定螺钉M6×10 | 采购 | 4 | 紧定键槽法兰与电机输出轴 |
| 10049 |
| 螺钉M8×25 | 采购 | 15 | 螺钉 |
| 10050 | / | 螺钉M6×16 | 采购 | 4 | 螺钉 |
| 10051 | / | 螺钉M5×50 | 采购 | 2 | 螺钉 |
| 10052 | / | 螺钉M5×25 | 采购 | 2 | 螺钉 |
| 10053 | / | 螺钉M5×16 | 采购 | 9 | 螺钉 |
| 10054 | / | 螺钉M4×10 | 采购 | 13 | 螺钉 |
| 10055 | / | 螺钉M3×8 | 采购 | 6 | 螺钉 |
| 10056 | / | 螺钉M3×60 | 采购 | 8 | 螺钉 |
| 10057 | / | 螺钉M3×5 | 采购 | 6 | 螺钉 |
| 10058 | / | 螺钉M3×40 | 采购 | 20 | 螺钉 |
| 10059 | / | 螺钉M3×35 | 采购 | 8 | 螺钉 |
| 10060 | / | 螺钉M3×20 | 采购 | 2 | 螺钉 |
| 10061 | / | 螺钉M3×16 | 采购 | 8 | 螺钉 |
| 10062 | / | 螺钉M3×10 | 采购 | 12 | 螺钉 |
| 10064 |
| 螺母M5 | 采购 | 14 | 螺母 |
| 10065 |
| 螺母M3 | 采购 | 19 | 螺母 |
| 10066 |
| DC 12V 插座 | 采购 | 1 | 12V适配器电源插座 |
| 10067 |
| 4P排插 | 采购 | 1 | 为夹爪控制盒预留信号线和电源线 |
| 10068 |
| 3x3x14键 | 采购 | 4 | 插入键槽法兰 |
| 10069 |
| 3x7x6 垫片 | 采购 | 6 | J1电机螺母与驱动之间 |
| 10070 | / | 3x7x2 垫片 | 采购 | 40 | 垫片 |
| 10071 |
| 2芯软线 | 采购 | 1.5m | 连接USB2CAN转接头与2P排插 |
| 10072 |
| 2P排插 | 采购 | 1 | 连接2芯软线 |
| 10073 |
| 12V电源 | 采购 | 1 | 12V电源适配器 |
| 10074 |
| 3MM扳手 | 采购 | 1 | 紧固 键槽法兰的紧定螺钉 |
| 10075 |
| 2.5MM扳手 | 采购 | 1 | 紧固小臂旋转 |
| 10076 | / | 1.5MM扳手 | 采购 | 1 | 紧固末端导向轴支座 |
| 10077 |
| 磁铁 | 采购 | 6 | 安装在电机末端，用于驱动器测量角度 |
| 10078 |
| 镊子 | 采购 | 1 | 用于夹取部分零件 |
| 10079 |
| 驱动-8P通讯线 | 驱动配套 | 6 | 驱动配套 |
| 10080 | 同上 | 驱动-4P电机线 | 驱动配套 | 6 | 驱动配套 |
| 10081 | 同上 | 驱动-注塑外壳 | 驱动配套 | 6 | 驱动配套 |
| 10082 | 同上 | 驱动-CAN模块 | 驱动配套 | 6 | 驱动配套 |
| 10083 |
| 热缩管 | 采购 | 0.6m | 接电子线用 |
| 10084 |
| 包线管 | 采购 | 0.6m | 包裹电子线 |
| 10085 |
| 4P连接线对插 | 采购 | 1 | 接电子线用 |
| 10086 |
| 长款电机配套4P线 | 采购 | 1 | 接电子线用 |
| 10087 |
| 快速接线端子 | 采购 | 4 | 接电子线用 |
| 10088 |
| 3*7*1金属垫片 | 采购 | 6 | 垫片 |
## 四、API简介
**链接机械臂**：`0.server.py`
示例代码：
```python
# 导入控制API
from episode_controller.episodeServer import MotorControlServer
......
# 配置服务器
parser = argparse.ArgumentParser(description="Motor Control Server")
# resume：是否在上次姿态恢复
parser.add_argument("--resume", type=bool, default=False, help="Resume previous session")
# usb_id：USB地址，最高支持6个机械臂同时驱动
parser.add_argument("--usb_id", type=int, default=1, help="USB handler ID, use pcaninfo to check")
# TCP协议IP地址
parser.add_argument("--ip", type=str, default="localhost", help="Server IP address")
# 端口
parser.add_argument("--port", type=int, default=12345, help="Server port")
# 启动TCP协议API服务器
server = MotorControlServer(resume=args.resume, usb_id=args.usb_id)
server.start_server(host=args.ip, port=args.port)
```
这样启动后，便可以使用支持TCP协议的编程语言去连接操作机械臂。
**API列表**：`episodeServer.py`
* home: 执行电机回零校准，将机械臂移动到初始位置
* gripper: 控制夹爪动作，根据参数决定抓取（闭合）或释放（打开）
* servo_gripper: 发送舵机抓取命令，设置夹爪角度
* robodk_simulation: 启动或关闭Robodk模拟功能
* set_free_mode: 设置电机自由模式，允许手动或自由控制电机
* get_motor_angles: 获取当前各电机的角度信息
* angle_mode: 通过角度模式直接控制各电机运动
* move_xyz_rotation: 使用逆运动学移动到指定XYZ位置
* move_linear_xyz_rotation: 沿直线路径移动到目标位置
```python
def home(self):
"""
执行电机回零校准，将机械臂移动到初始位置。
返回:
- 归位操作所需的时间（秒）。
"""
command = {'action': 'home', 'params': None}
result = self.send_command(command)
if result is not None:
print("正在归位，预计耗时 {} 秒".format(result))
time.sleep(result)
return result
def gripper(self, on=0):
"""
控制夹爪的抓取和释放。
参数:
- on: 大于0表示抓取（闭合），否则表示释放（打开）。
返回:
- 机械臂响应的结果。
"""
action_str = "gripper_on" if on > 0 else "gripper_off"
command = {'action': action_str, 'params': None}
result = self.send_command(command)
time.sleep(0.05)
return result
def servo_gripper(self, degree):
"""
控制舵机夹爪动作，设置指定角度。
参数:
- degree: 舵机的目标角度（单位：度）。
返回:
- 机械臂响应的结果。
"""
command = {'action': 'servo_gripper', 'params': degree}
result = self.send_command(command)
time.sleep(1) # 等待动作完成
return result
def robodk_simulation(self, enable):
"""
启动或关闭Robodk模拟功能。
参数:
- enable: 布尔值，True表示启用模拟，False表示禁用。
返回:
- 机械臂响应的结果。
"""
params = 1 if enable else 0
command = {'action': 'robodk_simu', 'params': params}
result = self.send_command(command)
time.sleep(0.05)
return result
def set_free_mode(self, mode):
"""
设置电机自由模式，允许手动或自由控制电机，用来示教模式。
参数:
- mode: 自由模式参数，根据具体需求设定。
返回:
- 机械臂响应的结果。
"""
command = {'action': 'set_free_mode', 'params': mode}
result = self.send_command(command)
return result
def get_motor_angles(self):
"""
获取当前各电机编码器的角度值。
返回:
- 电机角度列表，如果获取失败则返回None。
"""
command = {'action': 'get_motor_angles', 'params': None}
result = self.send_command(command)
return result
def angle_mode(self, angles, speed_ratio=1.0):
"""
角度模式运动：根据指定角度直接控制各电机的运动。
参数:
- angles: 电机角度列表，顺序与实际电机对应。
- speed_ratio: 运动速度比例，默认1.0。
返回:
- 机械臂响应的结果。
"""
command = {'action': 'angle_mode', 'params': (angles, speed_ratio)}
result = self.send_command(command)
return result
def move_xyz_rotation(self, x, y, z, rotation_angles=[90, 0, 180], order='zyx'):
"""
使用逆运动学控制机械臂运动到指定的XYZ位置，并设置目标姿态。
参数:
- x, y, z: 目标位置坐标（单位：毫米或其他，根据实际设定）。
- rotation_angles: 目标姿态角度列表（默认为 [90, 0, 180]）。
- order: 旋转顺序（如'zyx'），确保与控制端一致。
返回:
- 如果有解，返回运动执行时间（秒），否则返回 -1 表示无解。
"""
params = [x, y, z] + rotation_angles + [order]
command = {'action': 'move_xyz_rotation', 'params': params}
result = self.send_command(command)
if result != -1 and result is not None:
print("运动中，预计耗时 {} 秒".format(result))
time.sleep(result)
else:
print("目标位置或姿态无解")
return result
def move_linear_xyz_rotation(self, x, y, z, rotation_angles=[90, 0, 180], order='zyx'):
"""
直线模式运动：沿直线路径运动到指定位置，并同时调整末端姿态。
参数:
- x, y, z: 目标位置坐标。
- rotation_angles: 目标姿态角度列表。
- order: 旋转顺序（默认为 'zyx'）。
返回:
- 如果运动规划成功，返回运动总时间（秒）；否则返回 -1 表示无解。
"""
params = [x, y, z] + rotation_angles + [order]
command = {'action': 'move_linear_xyz_rotation', 'params': params}
result = self.send_command(command)
if result != -1 and result is not None:
print("直线运动规划成功，总共需要 {} 秒".format(result))
time.sleep(result)
else:
print("直线运动规划失败：目标无解")
return result
```
## 五、应用代码
### 5.1 示教模式
> 操作其中一台机械臂，另外一台跟着运动。
代码：`3.teach_mode.py`
### 5.2 3D抓取
> 眼在手外深度相机辅助3D平面抓取（末端欧拉角固定）
代码：`2.air_sucker.py`
### 5.3 6D抓取
> 眼在手上深度相机辅助3D平面抓取（末端欧拉角不固定）
代码：`1.demo_episode_with_gripper.py`
### 5.3 结合VLM、LLM
> 结合大语言模型、多模态模型
代码：
* `2.demo_VLM_grasp.py`
* `3.demo_VLM_handler.py`
