# Senki(千机)——算法与数据结构可视化动态演练平台
*by阿里巴巴前端练习生计划项目 —— 拥抱变化团队*
**主要功能:**
1. 可视化演示各类数据结构相关算法

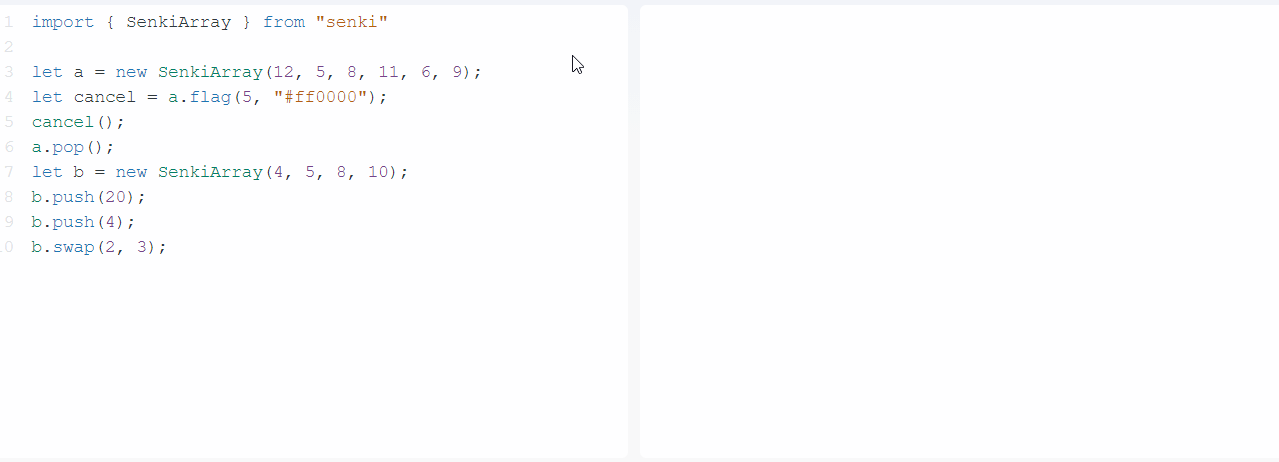

2. 在线编写JS代码,实时查看对应数据结构运行状态![数组](https://shiyan-1257892469.cos.ap-shanghai.myqcloud.com/array.gif)

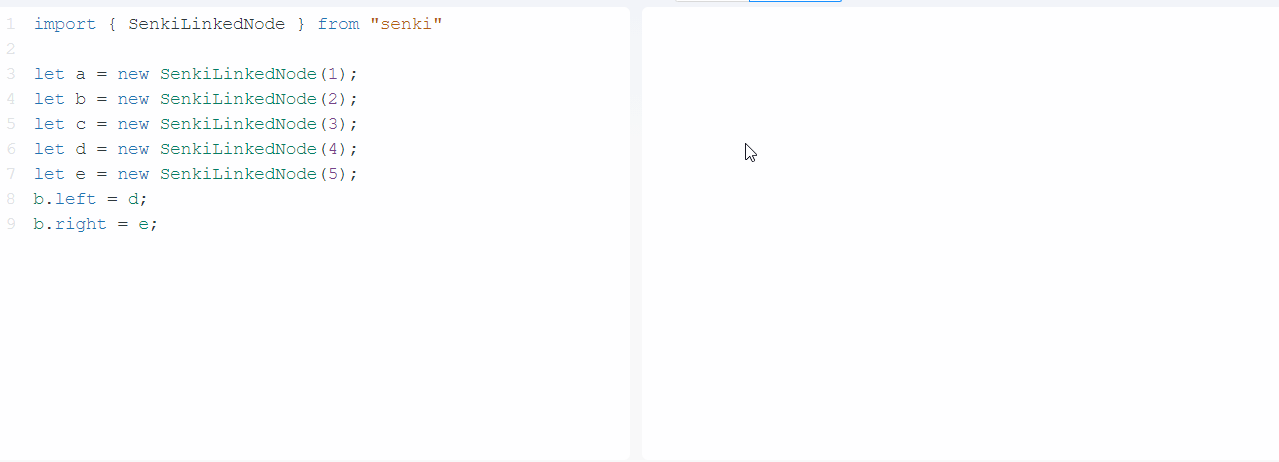

![动态节点](https://shiyan-1257892469.cos.ap-shanghai.myqcloud.com/node.gif)
## 开始使用
快速启动:
```bash
npm i
npm start
```快速上线:
```shell
docker build -t senki .
docker run -p 8081:8081 senki
```## SenkiJs
*针对本项目实际需求所提炼出的小库,轻量无依赖*
SenkiJs是一个数据结构动态可视化绘图库,可以应用于浏览器中。
封装了数组、树、链表等数据结构,使之成为功能和扩展性更强的数据结构,通过分析抽象语法树打入断点,结合动画绘制,使之能提供代码解析、动态可视化运行功能。
## 数据结构:
*SenkiJS提供的可与视图绑定的类*
### SenkiArray
基于普通的数组对象,与视图绑定了如下API:
#### 移除尾部元素并返回
> pop: ( ) => number;
#### 添加一个元素到尾部
> push: (value: number) => number;
#### 删除头部元素并返回
> shift: ( ) => number;
#### 往数组头部添加一个元素
> unshift: (value: number) => number;
#### 添加一个元素,返回数组长度
> add: (idx: number, value: number) => number;
#### 移除一个元素,返回被移除的值
> remove: (idx: number) => number;
#### 设置元素值
> set: (idx: number, value: number) => void;
#### 交换数组元素
> swap: (idx1: number, idx2: number) => void;
#### 标记元素颜色, 返回取消标记的函数
因为动画队列的关系,标记动作本身不一定立刻执行,因此取消函数的返回值是一个Promise
> flag: (idx: number, color: string): => () => Promise\
#### 刷新画布
因为对画布上节点的属性设置并不一定立刻生效
> refresh: ( ) => void;
### SenkiLinkedNode
定位基于 **Reingold-Tilford 算法**
可使用left、right 模拟二叉树,或直接增删child节点。
#### 标记颜色(格式必须为 #aabbcc),返回取消标记的函数
> flag:(color: string) => ( ) => Promise\;
#### 获取子节点
> getChild:(idx: number) => SenkiLinkedNode;
#### 添加子节点
> addChild:(n: SenkiLinkedNode, idx = 0) => number;
#### 移除子节点,成为一颗独立树
> removeChild: (v: SenkiLinkedNode | number) => SenkiLinkedNode | null;
#### 销毁该节点对应子树
> destroy: ( ) => void;
#### 从原本的父节点移动到新的父节点下
除了构造函数外,
修改对应图形节点、真正会触发动画的唯一函数的唯一函数。
原则上一次动作,只设置一次parent。
> private set parent(args: [idx: number, newP: SenkiLinkedNode?, destroy: boolean])
#### 获取父节点
> get parent:( ) => SenkiLinkedNode | null;
#### 加入到第一个节点
> set left(n: SenkiLinkedNode)
#### 返回上次设置为 left 的节点
> get left() : SenkiLinkedNode | null
#### 加入到最后一个节点
> set right(n: SenkiLinkedNode)
#### 返回上一次设置为 right 的节点
> get right() : SenkiLinkedNode | null
## 基本实现类
### 动画:
#### AnimPlayer
动画实现类的通用接口
#### AnimProvider
提供动画数值
#### AnimProviderType
三次贝塞尔速度曲线
对应 css3 animation-timing-function 五种速度曲线
当前支持2001帧的补间动画,约 33.3s, 超过该时长的动画,缺失帧采用最近帧填充
若初始化过慢或想提高精度,可适当修改采样帧数(hz),仅允许源码内修改
> linear
>
> ease
>
> ease-in
>
> ease-out
>
> ease-in-out### 对象 :
***继承自AnimPlayer***
#### SenkiNode
#### Group
#### Scene
### 形状:
***继承自SenkiNode***
#### Rect
- width: number
- height: number
- borderWidth: number
- borderColor: string
- fillColor: string
- opacity: number
#### Circle
- radius: number
-borderWidth: number
- borderColor: string
- fillColor: string
#### SenkiText
- content: string;
- color: string;
- size: number;
- family: string;
- opacity: number;
#### Arrow
- width: number;
- length: number;
- fillColor: string;
- orientation: Vector2;
- from: Vector2;
- to: Vector2;
- fromPoint: SenkiNode;
- toPoint: SenkiNode;
### Scheduler:
动画任务调度器
