# sistemasprogramables-error-404
_Cierre de bloque 1_
#
## CMOS AR0134 Camera Module 1/3-Inch 1.2MP Color Module
___
### Descripción:
El módulo **AR0134** es un módulo de cámara de color con obturador global de 1/3 de pulgada y 1.2MP que se puede operar en su modo predeterminado o programado para el tamaño del marco, la exposición, la ganancia y otros parámetros. La salida del modo predeterminado es una imagen de resolución completa a 54 cuadros por segundo (fps). Produce datos en bruto de 12 bits, utilizando los puertos de salida paralelos. El dispositivo puede funcionar en modo de video (maestro) o en modo de disparo de cuadro. Las señales **FRAME_VALID** y **LINE_VALID** se emiten en pines dedicados, junto con un reloj de píxeles asincrónico. Se puede programar un pin FLASH dedicado para controlar la iluminación del LED externo o de la exposición del flash. El AR0134 incluye características adicionales para permitir la sintonización específica de la aplicación: ventanas, control de exposición automática ajustable, corrección automática del nivel de negro, sensor de temperatura a bordo y salto de fila y digital binning El AR0134 es un sensor de exploración progresiva que genera un flujo de datos de píxeles a una velocidad de cuadro constante. Utiliza un bucle de fase bloqueada (PLL) en el chip que se puede habilitar opcionalmente para generar todos los relojes internos a partir de un solo reloj de entrada maestro que funciona entre 6 y 50 MHz. La tasa de píxeles de salida máxima es 74.25 Mp / s, correspondiente a una velocidad de reloj de 74.25 MHz.
___
### Ventajas de los sensores CMOS respecto a los sensores CCD
- Consumo eléctrico muy inferior
- Son más económicos porque necesitan menos componentes externos
- Pueden leer un mayor número de píxeles de forma simultánea
- El conversor digital puede estar integrado en el mismo chip
- Escaso o inexistente Blooming ("Smear")
- Mayor flexibilidad en la lectura (Previsualización más rápida, vídeo,...)
- Permiten la exposición y lectura de los píxeles de forma simultánea
- Otras topologías posibles (el sensor SuperCCD de Fujifilm emplea una construcción en forma de panel (octogonal) para los píxeles)
- Distintos tipos de píxeles (según tamaño y sensibilidad) combinables
- Muy alta frecuencia de imagen en comparación a un CCD del mismo tamaño
___
### Desventajas de los sensores CMOS respecto a los sensores CCD
- Menor superficie receptora de la luz por píxel
- Menor uniformidad de los píxeles (mayor ruido de patrón fijo-FPN)
- Efecto "jelly" o inestabilidad en la imagen con movimientos rápidos (se tuerce el vídeo) o flashes debido al tipo de obturación giratoria que utiliza.
___
### Catacteristicas:
**Resolución:** 1280 * 960
**Resolución:** 600TVL
**Dimensiones:** 12.5mm * 12.5mm * 17mm
**Iluminación:** 0.5LUX
**Formato:** PAL / NTSC
**Fuente de alimentación:** 3.7-5V 100mA
**Lente de audio:** Gran angular 1.8mm (170 grados)
**Sensor de imagen:** 1/4 CMOS image sensor
**Área de sensibilidad:** 3.5964mm x 2.7084mm
648 pixels **(horizontal)** × 488 **(vertical)**
**Frecuencia de escaneo horizontal:** 15.625KHz
**Frecuencia de escaneo vertical:** 50Hz
**Obturador electrónico** 1 / 50-1 / 80000 (seg) 1 / 60-1 / 80000 (seg)
**SNR ≥48dB (AGC OFF)**
**Iluminación mínima:** 0.1 Lux / F1.2
**Señal de video compuesto:** 1.0Vp-p 75Ω
**Lente estándar:** 1.8 mm
**Especificaciones PCB (Circuito impreso):** 20mm*20mm
**Potencia:** DC5V ± 10% 70mA ± 10%
**Temperatura de operación :** -10 ℃ ~ 60 ℃ RH95% Max
___
### Aplicaciones:
- Seguridad
- Imagenes de alto rango
- Vigilancia
- Visión de dron
- Automatización
___
### Contenido del paquete:
1 x Arducam CMOS AR0134 1/3-Pulgadas 1.2MP Modulo de camara a color
___

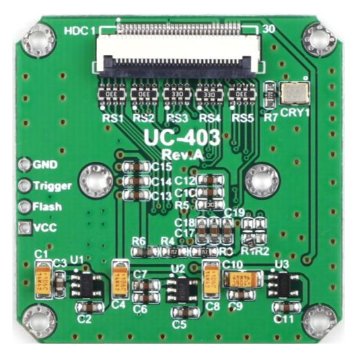

### Imagenes producto:
___

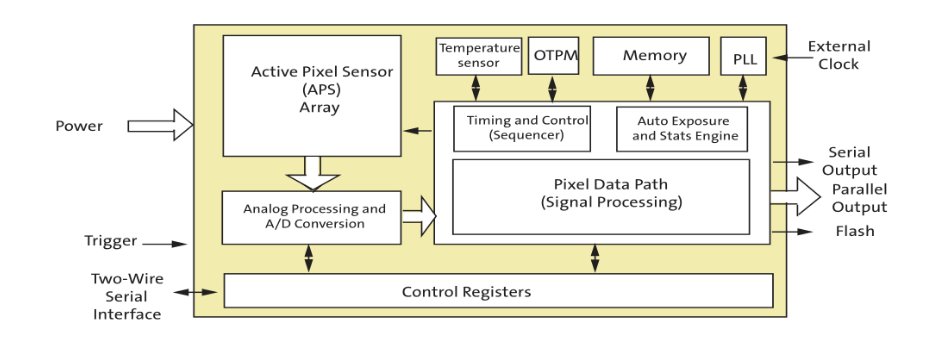

### Diagrama de bloque
___

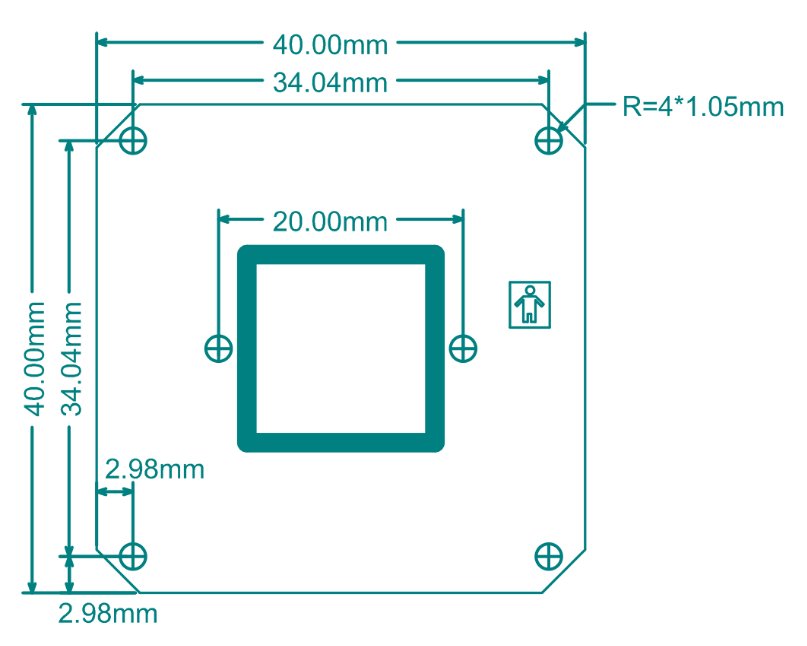

### Dimensiones del sensor
___
### Pines del sensor
| No.pin | Nombre de pin | Tipo | Descripción |
|--------|---------------|---------|----------------------------------|
| 1 | GND | Tierra | Entrada a tierra |
| 2 | Flash | Salida | Control de salida de flash |
| 3 | Trigger | Entrada | Entrada de exposicion de color |
| 4 | VSYNC | Salida | Indica si la ventana esta activa |
| 5 | HREF | Salida | Indica los pixeles activos |
| 6 | DOUT11 | Salida | Datos de salida 11 |
| 7 | DOUT10 | Salida | Datos de salida 10 |
| 8 | DOUT11 | Salida | Datos de salida 9 |
| 9 | DOUT11 | Salida | Datos de salida 8 |
| 10 | DOUT11 | Salida | Datos de salida 7 |
| 11 | DOUT11 | Salida | Datos de salida 6 |
| 12 | DOUT11 | Salida | Datos de salida 5 |
| 13 | DOUT11 | Salida | Datos de salida |
| 14 | GND | Tierra | Tierra |
| 27 | VCC | Voltaje | Entrada de voltaje |
| 28 | VCC | Voltaje | Entrada de voltaje |
| 29 | VCC | Voltaje | Entrada de voltaje |
| 30 | VCC | Voltaje | Entrada de voltaje |
___
### Link de compra
[](https://www.uctronics.com/arducam-cmos-ar0134-1-3-inch-1-2mp-color-camera-module.html)
[CMOS AR0134](https://www.uctronics.com/arducam-cmos-ar0134-1-3-inch-1-2mp-color-camera-module.html)
### PDF Datasheet
[](http://www.arducam.com/downloads/modules/industrial/1Inch3_1.2_Megapixel_AR0134_CMOS_Camera_Module_DS.pdf)
[CMOS AR0134 Datasheet](http://www.arducam.com/downloads/modules/industrial/1Inch3_1.2_Megapixel_AR0134_CMOS_Camera_Module_DS.pdf)
[](http://www.arducam.com/downloads/modules/industrial/1Inch3_1.2_Megapixel_AR0134_CMOS_Camera_Module_DS.pdf)
[CMOS AR0134 Manual](http://www.arducam.com/downloads/modules/industrial/AR0134_DS.pdf)
