# Color Detector (Detector de Cor)
[](./LICENSE)
## Índice
- [Título e Imagem de capa](#color-detector)
- [Descrição do projeto](#-descrição-do-projeto)
- [Como usar](#-como-usar)
- [Do It Yourself](#-do-it-yourself)
- [Tecnologias Utilizadas](#%EF%B8%8F-tecnologias-utilizadas)
- [Licença](#%EF%B8%8F-licença)
## :page_facing_up: Descrição do Projeto

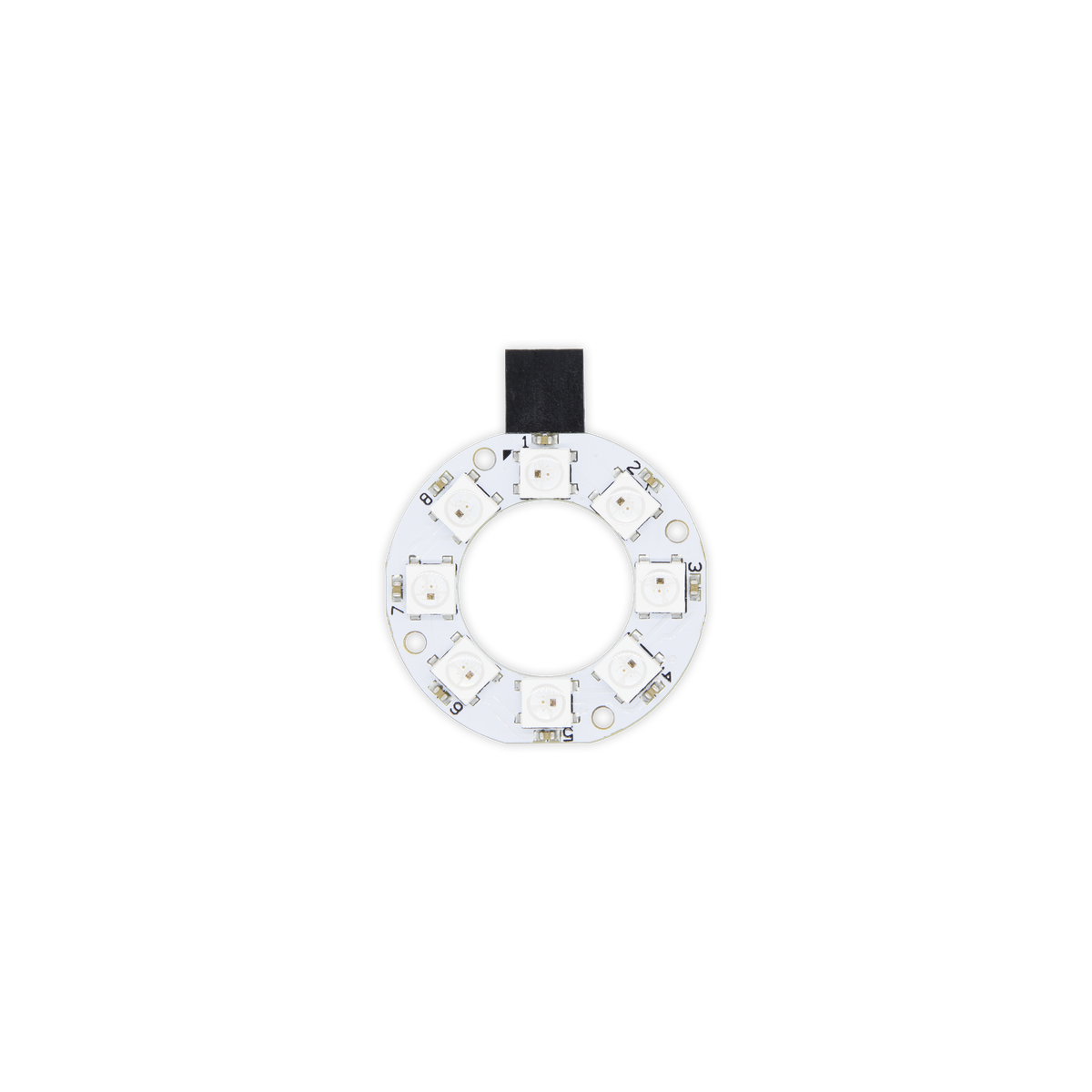

O Color Detector é um projeto de detector de cor utilizando um LDR (Light Dependent Resistor) e um LED RGB NeoPixel. O objetivo é detectar e visualizar visualmente cores diferentes com base na intensidade da luz.
#### Funcionalidades
- Detecção de Cor: O sensor de luz LDR é utilizado para medir a intensidade da luz em um determinado ambiente. Com base nessa intensidade, o código determina se a cor detectada é vermelha, verde ou azul.
- Calibração de Cores: Antes de utilizar o detector, é necessário realizar uma calibração para cada uma das cores. Durante o processo de calibração, o LED NeoPixel emite luz na cor específica, permitindo ao usuário ajustar o sensor de luz para obter leituras precisas.
- Visualização de Cores: Após a calibração, o NeoPixel exibe visualmente a cor detectada, por exemplo, se a cor detectada for vermelha, o NeoPixel acenderá em vermelho; se for verde, acenderá em verde; e se for azul, acenderá em azul.
#### Componentes Necessários
| Componente | Quantidade |
|-----------------------------|----------------------------------|
| Arduino Uno ou similar | 1 |
| LDR | 1 |
| LED RGB NeoPixel | 1 |
| Resistores | Se necessário, dependendo da configuração do circuito |
## :gear: Como Usar
### Instalação e Uso
Este tutorial irá guiá-lo através do passo a passo de como utilizar o código color_detector.ino que está localizado neste repositório.
- Baixar o arquivo ZIP:
- Você pode baixar o arquivo color_detector.ino diretamente do GitHub, basta apenas clicar no botão "Code" e selecionar a opção "Download ZIP";
- OBS.: Junto com o arquivo color_detector.ino, serão baixados também os arquivos LICENSE e README.md, mas esses são arquivos de documentação do repositório os quais você pode editá-los ou excluí-los conforme sua necessidade.
- Clonar o Repositório:
- Se preferir, você pode clonar este repositório para o seu computador, usando o seguinte comando no terminal:
```sh
git clone https://github.com/umroboporaluno/color_detector.git
```
- Abrindo e Editando o Arquivo .ino:
- Depois de realizar o download do arquivo .ino em seu computador, abra-o em um editor de código, o Arduino IDE, por exemplo. Nessa etapa você já pode editar o código conforme necessário para atender a sua demanda. Certifique-se de verificar se há erros e corrigi-los, se preciso for.
- Carregando o Código na Placa Arduino:
- Depois de fazer as alterações desejadas, conecte ao seu computador sua placa Arduino (via USB) e posteriormente selecione a placa e a porta corretas no Arduino IDE. Em seguida, clique no botão "Verify/Compile" para detectar possíveis erros de sintaxe ou de compilação, caso não haja erros, pressione o botão "Upload" para carregar o código na sua placa e testá-lo.
- Siga as instruções para calibrar as cores antes de usar o detector de cor;
- Após a calibração, utilize o detector de cor conforme necessário.
## :construction_worker: Do It Yourself
```c++
> color_detector.ino
// O código do Arduino é lido de cima para baixo, então iremos seguir esse padrão no tutorial!
/**
* Vamos começar incluindo a biblioteca Adafruit_NeoPixel que nos permite controlar o componente neopixel.
* Tutorial de uso e documentação da biblioteca: https://github.com/adafruit/Adafruit_NeoPixel
**/
#include
/**
* Agora vamos iniciar os pinos para o circuito!
* Defina o número de leds no NeoPixel, neste caso estamos usando apenas 1, logo, a variável NUMLEDS é 1;
* Defina algum pino digital como o pino do NeoPixel, neste exemplo usamos o pino 3 na variável PINNP;
* Em seguida defina algum pino analógico como o pino do LDR, nos usamos o pino A0 na variável PINLDR.
**/
#define NUMLEDS 1
#define PINNP 3
#define PINLDR A0
/**
* Aqui, nos vamos iniciar o NeoPixel usando uma função da biblioteca que nós adicinamos anteriormente,
* a partir desse momento, neste exemplo o NeoPixel começa a ser referenciado como "led".
**/
Adafruit_NeoPixel led = Adafruit_NeoPixel(NUMLEDS, PINNP, NEO_GRB + NEO_KHZ800);
/**
* Então, vamos declarar algumas váriáveis que vamos usar na detecção, como a vaíável de leitura, que se chama leitura e
* pela lógica do sensor, também precisamos de intervalos de valores que vão ser definidos por váriáveis, como:
* "maxR" que armazena o maior valor lido na calibração na cor vermelha, por isso o prefixo "max" e o sufixo "R"
* que se refera "red"(vermelho, em inglês) e o menor valor é guardado na minR. A mesma lógica é aplicada para as outras cores.
*
* ATENÇÃO: Note que a váriável de mínimo começa com um valor alto porque se fosse iniciada com 0, não seria atualizada.
**/
int leitura = 0;
int minR = 2000, maxR = 0;
int minG = 2000, maxG = 0;
int minB = 2000, maxB = 0;
/**
* Agora vamos a nossa função void setup(), nela vamos ligar o NeoPixel e fazer a calibração
* das cores para a detecção.
* A calibração inicial é importante para estabelecer os limites
* de leitura do LDR em diferentes condições de iluminação, garantindo uma detecção precisa das cores.
**/
void setup() {
// Preparando sensores.
led.begin();
led.show();
Serial.begin(9600);
// Calibrando cores no início.
calibraRed(); // Calibra a cor Vermelha.
calibraGreen(); // Calibra a cor Verde.
calibraBlue(); // Calibra a cor Azul.
}
// Fim da função void setup().
/**
* Após iniciar os nossos componentes e calibrar a leitura, vamos para a função void loop(),
* nela, o LDR será lido e esse valor passará por laços de seleção que vão verificar se
* ele está em algum dos intervalos que foram obtidos na calibração.
**/
void loop() {
// Iniciando leitura.
leitura = analogRead(PINLDR); // Realiza uma leitura do LDR.
Serial.println(leitura); // Imprime a leitura do LDR no Monitor Serial.
// Detectando cores
if (leitura < maxR && leitura > minR) { // Verifica se a leitura está dentro dos limites de cor vermelha.
Serial.println("Vermelho"); // Se sim, imprime "Vermelho" no Monitor Serial.
} else if (leitura < maxG && leitura > minG) { // Verifica se a leitura está dentro dos limites de cor verde.
Serial.println("Verde"); // Se sim, imprime "Verde" no Monitor Serial.
} else if (leitura < maxB && leitura > minB) { // Verifica se a leitura está dentro dos limites de cor azul.
Serial.println("Azul"); // Se sim, imprime "Azul" no Monitor Serial.
}
delay(500);
}
// Fim da função void loop().
/**
* Aqui criamos as funções calibraRed(), calibraGreen() e calibraBlue().
* A calibração é simples, primeiro o led acenderá na cor a qual ele vai calibrar,
* e após isso aguarda 1,5 segundos para iniciar a leitura e armazenar os valores nas variáveis.
* Esse processo é repetido três vezes, um para cada cor. Após a calibração, o LED é definido
* como branco para indicar que a calibração foi concluída com sucesso.
**/
void calibraRed() {
//Calibrando Vermelho.
led.setPixelColor(0, 255, 0, 0); // Indicando que a cor Vermelho será calibrada.
led.show();
delay(1500);
led.setPixelColor(0, 255, 255, 255);
led.show();
calibraLDR(minR, maxR);
delay(1500);
}
void calibraGreen() {
//Calibrando Verde.
led.setPixelColor(0, 0, 255, 0); // Indicando que a cor Verde será calibrada.
led.show();
delay(1500);
led.setPixelColor(0, 255, 255, 255);
led.show();
calibraLDR(minG, maxG);
delay(1500);
}
void calibraBlue() {
//Calibrando Azul.
led.setPixelColor(0, 0, 0, 255); // Indicando que a cor Azul será calibrada.
led.show();
delay(1500);
led.setPixelColor(0, 255, 255, 255);
led.show();
calibraLDR(minB, maxB);
delay(1500);
}
/**
* Essa é a função que faz a leitura de calibração de cada cor, nessa leitura o utilizador deve
* deixar o sensor logo acima da cor a ser calibrada, e após 100 leituras, o menor e o maior valor
* vão ser enviados pras váriáveis que declaramos anteriormente.
**/
void calibraLDR(int &minVal, int &maxVal) {
// Inicializa os valores mínimos e máximos com os limites máximos possíveis.
minVal = 2000;
maxVal = 0;
// Loop para realizar várias leituras do LDR e calibrar os valores mínimos e máximos de uma forma mais precisa.
for (int i = 0; i < 100; i++) {
leitura = analogRead(PINLDR); // Realiza uma leitura do LDR.
// Atualiza o valor mínimo se a leitura atual for menor do que o valor mínimo atual.
if (leitura < minVal) {
minVal = leitura;
}
// Atualiza o valor máximo se a leitura atual for maior do que o valor máximo atual.
if (leitura > maxVal) {
maxVal = leitura;
}
delay(100);
}
}
```
Para mais informações de como o código funciona, Acesse o código aqui.
## :hammer_and_wrench: Tecnologias Utilizadas
# :card_index_dividers: Licença
Licença MIT. Para mais informações sobre a licença, Clique aqui
